Nouveautés

Ce module a remplacé le module ArcGIS original pour importer des cartes et représenter des caractéristiques géographiques dans ZWCAD. Map

Gagner en flexibilité et en ergonomie avec la nouvelle interface :Amélioration du ruban : personnalisez librement votre espace de travail

Ajout de 3 styles visuels, dont Intensité, Élévation et Classification, et à la fonction Naviguer vers la vue de balayage.

Les fenêtres de document peuvent être extraites du programme, permettant ainsi aux utilisateurs d'ouvrir un dessin sur un autre moniteur

Nouvelle fonctionnalité de vectorisation des images raster. Permet d’économiser le temps passé à convertir des dessins papier en fichiers DWG.

Beaucoup d’utilisateurs font souvent appel aux nuages de révision dans leurs dessins. Le nuage de révision est désormais devenu une

Importation directe de fichiers 3D aux formats STEP (AP203 et AP214) sans conversion de format.

Gizmos 3D pour une meilleure ergonomie en 3D. Déplacez, faites pivoter et mettez à l’échelle des objets en 3D.

Ajout de 4 styles visuels, dont Conceptuel, Réaliste, Nuance de gris et Rayon X.

Une aide en ligne a été ajoutée et le moteur de recherche de l’aide hors ligne a été optimisé afin

Les fichiers de nuage de points peuvent être joints aux dessins et ces fichiers joints peuvent être modifiés.

Calcule rapidement la surface des zones fermées et créez des dimensions et un tableau en fonction du résultat du calcul.

Un objet de référence de bloc spécial qui est librement et de manière flexible « transformé » en fonction des paramètres et des actions ajoutés par l’utilisateur.

Ajoute plusieurs options de comparaison de fichiers pour améliorer l’efficacité de la comparaison.

Un « mini » panneau de propriétés apparaîtra lorsqu’on sélectionne un objet.

Ajout de 2 modes d’affichage et d’autres modes d’observation.

L’attachement de fichiers DGN et les opérations d’édition sont prises en charge.

L’accélération matérielle est une technologie qui utilise le processeur graphique (GPU) de l’ordinateur de l’utilisateur pour traiter les données graphiques afin de tirer pleinement parti des configurations de mémoire vidéo des ordinateurs les plus performants.

Ajoute une variété de méthodes d’édition et d’arrangement de texte dont : exposant, indice, numérotations, puces, colonnes dynamiques, colonnes statiques, correcteur d’orthographe optimisé.

De nouveaux types de fichiers peuvent être joints au dessin et les Xrefs peuvent également être comparées.

Le jeu de feuilles est un outil puissant pour gérer et organiser vos dessins. Utile pour les projets avec un grand nombre de dessins.

Optimisation du contenu des tableaux

Les solides 3D (entités primitives et solides) supportent désormais d’être édités par les poignées.

Imprimantes Adobe® PostScript peuvent être ajoutés à la liste des traceurs. Vous pouvez ajouter ces traceurs via l’assistant « Ajouter un traceur

Le nouveau module ArcGIS vous permet d’insérer une carte basée sur un système de coordonnées prédéfini afin de minimiser ces distorsions et obtenir un résultat plus précis. Disponible avec la version ZWCAD Pro.

Il a désormais été ajouté au Ruban et à la barre d’outils « Réseau » pour y accéder rapidement.

2 nouveaux modes : « Centre » et « Centre géométrique ». Vous permettant de paramétrer des modes d’accrochage plus précis.

Vous pouvez désormais avoir un aperçu du bloc externe avant sauvegarde lorsque vous utilisez la commande « WBLOC ».

Désormais, lorsque vous créerez un tableau, vous pourrez déterminer le format de cellule que vous souhaitez. Actuellement, sont disponibles : « Angle », « Nombre décimal », « Général », « Texte » ou « Nombre entier ».

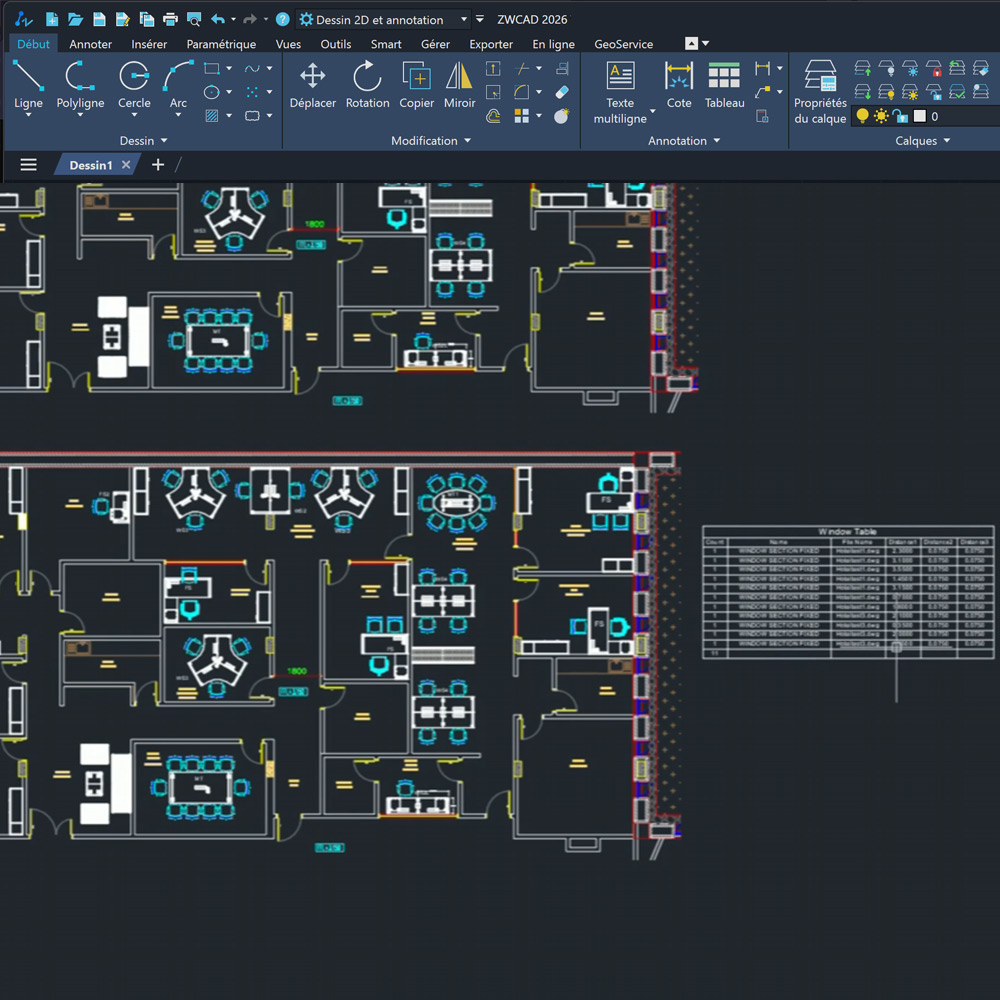

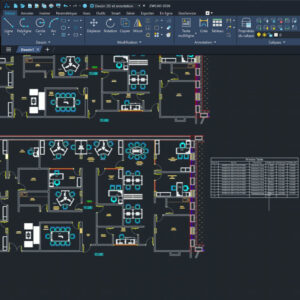

Les propriétés des objets textes peuvent maintenant être récupérées via l’outil Data Extraction. de même que la couleur des blocs.

Dans ZWCAD 2022 SP1, le module de hachure a été optimisé sur les aspects suivants : Ouverture de la boîte

Avec ZWCAD 2022 SP1, vous ne devrez plus rencontrer d’échec ou d’approximation des accrochages sur certains dessins particuliers. Les améliorations

Le module de traçage a été revu, avec plusieurs corrections : Lors du tracé d’objet avec des épaisseurs, la valeur

L’option d’impression de la transparence a été ajoutée pour vous permettre d’imprimer tous vos éléments avec des propriétés de transparence.

Désormais, lorsque vous créerez un tableau, vous pourrez déterminer le format de cellule que vous souhaitez. Actuellement, sont disponibles : « Angle », « Nombre décimal », « Général », « Texte » ou « Nombre entier ».

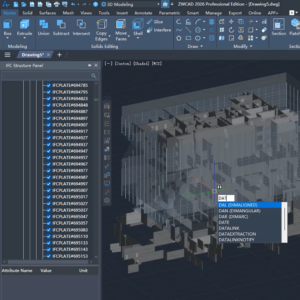

grâce à l’arborescence de la structure IFC et sa palette dédiée , vous pouvez rapidement vérifier tous les détails des composants, puis les extraire et les exporter grâce à la commande DATAEXTRACTION.

Vous pouvez scinder votre espace objets en plusieurs fenêtres entièrement ajustables, vous permettant d’avoir plusieurs vues du même fichier en même temps.

Les menus classiques pourront être affichés audessus du ruban, peu importe l’espace de travail que vous avez choisi. Vous pourrez activer ce paramètre à partir du bouton de réglage dans le coin inférieur droit de
l’interface de ZWCAD.

Vous pourrez créer une projection d’une entité 3D dans un plan, sans avoir à convertir votre dessin, comme si vous aviez pris une photo des arêtes visibles avant de l’insérer en tant que bloc dans le plan XY du SCU courant.

Avec cette nouvelle commande, vous pourrez enregistrer tous les dessins ouverts d’un seul coup. Si certains dessins n’ont pas été nommés, la boîte de dialogue s’ouvrira pour vous proposer de les enregistrer avec un nouveau nom.

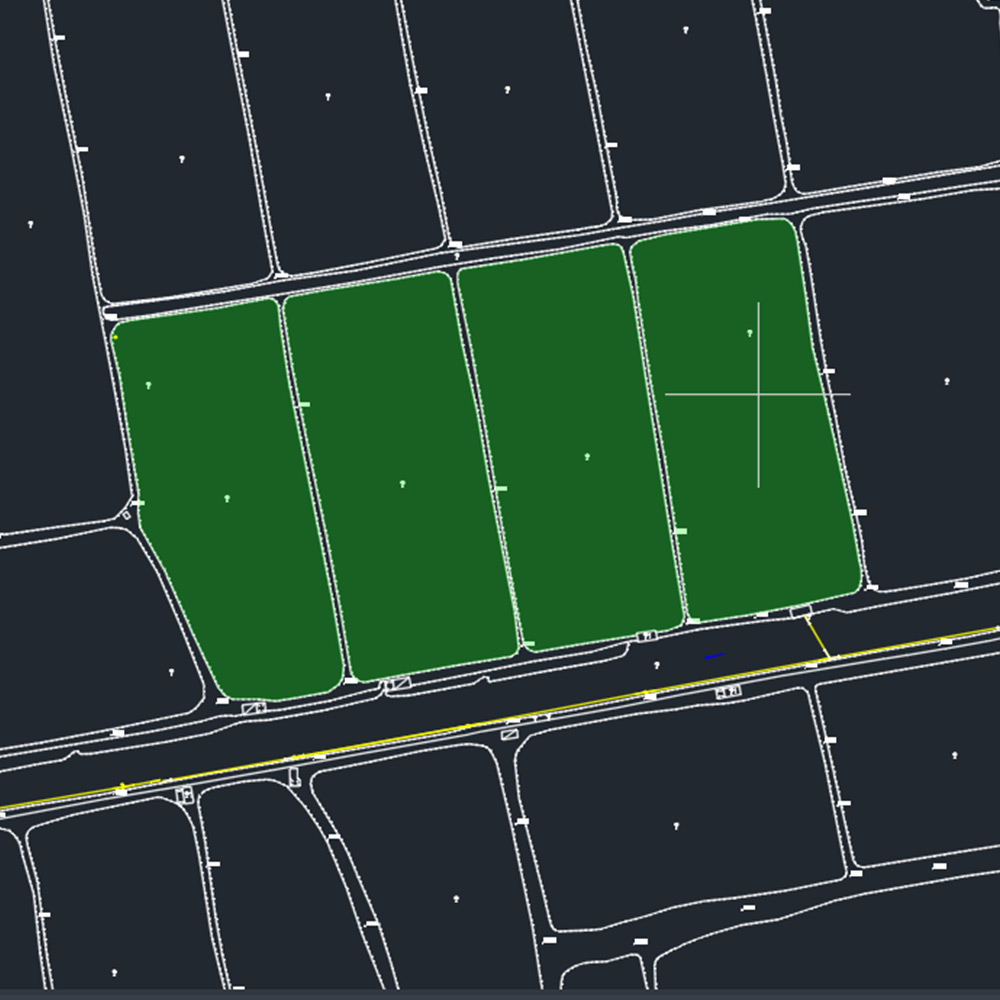

La commande MESUREGEOM vous permet de mesurer la distance, le rayon, le diamètre, l’angle, l’aire et les propriétés de masse des objets. Les données de mesure seront affichées dans la barre de commande.

Via la boîte de dialogue des options, dans l’onglet « Afficher », cocher la case « Affichage des lignes lissées » ou Taper la commande LINESMOOTHING, et passer la valeur à 1 (1 signifie que ’anticrénelage est actif, 0 lorsqu’il est inactif).

Les propriétés des objets textes peuvent maintenant être récupérées via l’outil Data Extraction. de même que la couleur des blocs.

Possibilité de glisser les colonnes du gestionnaire de propriétés de calques pour les organiser.

Les liens de données connectent un tableau dans le dessin à des données situées dans une feuille ou une ensemble de cellules dans un fichier Excel® (.xls, .xlsx, .csv). Tout changement de données peut être mis à jour dans ZWCAD.

La fonction de création de réseau le long d’une trajectoire est désormais disponible. Elle permet aux utilisateurs de distribuer de manière homogène les entités sélectionnées le long d’une trajectoire.
De plus, les réseaux peuvent maintenant être paramétriques.

Vous pouvez créer des normes pour les dessins (incluant des normes de calques, de styles de textes, de styles d’annotations et de style de lignes de repères multiples), et les enregistrer.

Changez les valeurs des champs après avoir ouvert la boite de dialogue d’édition du gabarit. Les champs modifiés peuvent être synchronisés.

Changez les valeurs des champs après avoir ouvert la boite de dialogue d’édition du gabarit. Les champs modifiés peuvent être synchronisés avec le dessin courant ou d’autres dessins qui ne sont pas ouverts dans ZWCAD.

En glissant le grip bleu (poignée de remplissage) dans le coin inférieur droit d’une cellule, vous pouvez remplir automatiquement les cellules en fonction de certaines règles, comme un préréglage de formule par exemple.

Vous serez dirigé vers la position exacte du mot que vous cherchez. Cela vous permettra de gagner un temps précieux.

Pour exporter vos dessins en fichiers DGN V7 et V8, vous pouvez utiliser les commandes EXPORTER ou EXPORTDGN. Après avoir choisi le chemin d’export, la boite de dialogue des paramètres d’export, DGN s’ouvrira.

Lorsque vous utilisiez la commande EPURER, la boite de dialogue de suppression des objets dupliqués s’ouvrait. Désormais, vous pouvez compléter toutes les procédures en suivant les instructions de la barre de commande.

Désormais, les effets de transparence peuvent être appliqués à différents objets, hachures, références, couches par le biais d’une valeur allant de 0 à 90. Plus la valeur est élevée, plus un objet sera transparent.

Des fichiers externes aux formats DWG, DWF, PDF, PNG, etc sont fréquemment utilisés comme références en CAO. Dans ZWCAD 2021, tous les gestionnaires de références externes sont fusionnés en un seul

La nouvelle fenêtre d’affichage des calques peut aider les utilisateurs à gérer les propriétés de calques (couleur, type de ligne, épaisseur de ligne, style de tracé, etc). De plus, il est important de signaler que les ajustements des calques de fenêtre n’affecteront pas les calques du dessin.

Des fichiers externes aux formats DWG, DWF, PDF, PNG, etc sont fréquemment utilisés comme références en CAO. Dans ZWCAD 2021, tous les gestionnaires de références externes sont fusionnés en un seul.

En cas de modification du dessin, les champs correspondants peuvent être mis à jour. Désormais, les formules dans les champs et les calculs deviennent encore plus rapides !
